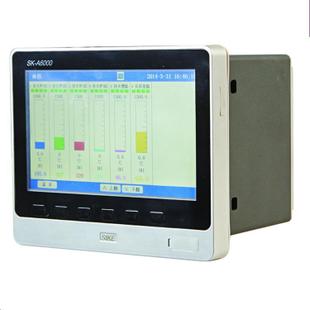

触摸屏真彩无纸记录仪

一、触摸屏真彩无纸记录仪概述  触摸屏真彩无纸记录仪有1~36路wn****输入通道(可组态选择输入:标准电压、标准电流、热电偶、热电阻、毫伏等信号)。可带64路报警输出或32路模拟量变送输出,Mobus R
  • 电 话:025-52316001
  • 传 真:025-52316002
  • 邮 箱:353072404@qq.com
Description

一、触摸屏真彩无纸记录仪概述
  触摸屏真彩无纸记录仪有1~36路wn****输入通道(可组态选择输入:标准电压、标准电流、热电偶、热电阻、毫伏等信号)。可带64路报警输出或32路模拟量变送输出,Mobus RTU RS232/485通讯接口,以太网接口,微型打印机接口和USB接口,TF卡插座;可提供传感器配电;具有强大的显示功能,实时曲线显示,历史曲线追忆,棒图显示,报警列表显示等。人性化的外观设计、wm****的功能体现、可靠的硬件品质、精湛的制造工艺,使它具有更高的性能价格比,广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种行业工业现场。
二、触摸屏真彩无纸记录仪主要技术参数

测量输入

输入信号

电流:0~20mA、0~10mA、4~20mA

电压:0~5V、1~5V、0~10V、±5V、、0~20 mV、0~100mV、±20mV、±100mV

热电阻:Pt100、Cu50、Cu100、BA1、BA2

线性电阻:0~400Ω

热电偶:B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

输出


报警输出:继电器常开触点输出,触点容量3A/250VAC(阻性负载)

馈电输出:DC24V±1,负载电流≤250mA

通讯输出:RS485/RS232通讯接口,波特率1200~57600bps可设置,采用标准MODBUS RTU通讯协议,RS-485通讯距离可达1公里;RS-232通讯距离可达:15米;EtherNet通讯接口,通讯速率为10M,(只适用于局域网)

综合参数

测量精度

0.2%FS±1d

采样周期

1秒

设定方式

手动触屏(16通道以上)及面板轻触式按键(16通道以内)两种设定方法(二者选其一);参数设定值密码锁定;设定值断电长久保存。

显示方式

大7英寸800*480点阵宽屏TFT高亮度彩色触屏液晶显示,LED背光、画面清晰、宽视角。屏幕亮度可以自由调节显示内容可由汉字,数字,过程曲线,棒图等组成,通过面板按键可完成画面翻页,历史数据前后搜索,曲线时标缩放变更等

存储容量

内部Flash存储器容量4G Byte

记录间隔

以秒为单位任意按需要自行设定选择。

使用环境

环境温度:-10~50℃;相对湿度:10~90%RH(无结露); 避免强腐蚀气体。(注:若现场环境恶劣,定货时务必特殊说明)

工作电源

AC85~264V(开关电源),频率范围:50-60HZ,***大功耗:30VA
